名膜污水处理提供了一种污水处理工艺和装置，所述工艺包括以下步骤：预处理、混凝气浮处理、生物接触氧化处理和二次沉淀处理;所述装置包括预处理装置、混凝气浮池、生物接触氧化池和二次沉淀池，所述混凝气浮池包括混凝气浮分离池池体和混凝气浮装置，所述生物接触氧化池中设置有填料。本发明的污水处理工艺将混凝气浮处理和生物接触氧化处理相结合，并利用微纳米气泡在水中的均匀扩散和纤维束状填料之间的各自比表面积大、相互间接触吸附效果好的特性，能提高污水中的氧含有量和氧的传递效率，增大氧向生物膜内转移的推动力和向生物膜内渗透深度，使生物膜活性提高，活性微生物量增多，提高有机物降解速率。

　



　　权利要求书

　　1.一种污水处理工艺，其特征在于，所述工艺包括以下步骤：

　　A：预处理：将需要处理的污水经过预处理后，经提升泵打入到混凝气浮池 中;此步骤去除大尺寸的漂浮物、悬浮物和较小的固体物质;

　　B：混凝气浮处理：混凝气浮池中设置有混凝气浮装置，对污水进行混凝气 浮分离处理后，进入生物接触氧化池中;在气浮分离过程中，去除污水中的密 度与水接近的微小颗粒;

　　C：生物接触氧化处理：所述生物接触氧化池中设置有填料，对不同水质对 象采用有针对性的驯化手段，选择合适的生物菌，生物菌在填料表面大量生长 繁殖，形成生物膜，在此步骤中以BOD、COD为主的污染物被去除，同时去除 氮磷;

　　D：二次沉淀处理：经过生物接触氧化处理的污水溢流至二次沉淀池经过沉 淀处理以及后续处理后直接排放。

　　2.根据权利要求1所述的污水处理工艺，其特征在于，步骤C中，进入生 物接触氧化池的污水中含有扩散性好的微纳米气泡，所述微纳米气泡的直径为1 至50μm。

　　3.根据权利要求2所述的污水处理工艺，其特征在于，步骤C中，所述的 填料是半软性纤维状填料;所述填料的体积占所述生物接触氧化池的体积的 70%至85%，所述填料的挂膜量为220kg/m3至380kg/m3。

　　4.根据权利要求3所述的污水处理工艺，其特征在于，步骤B中，所述的 污水在混凝气浮池中的停留时间为30至60分钟，步骤C中，所述的污水在生 物接触氧化池中停留的时间为1至6小时。

　　5.一种污水处理装置，其特征在于，所述污水处理装置包括预处理装置、 混凝气浮池、生物接触氧化池和二次沉淀池;

　　所述混凝气浮池包括混凝气浮分离池池体和混凝气浮装置，所述生物接触 氧化池中设置有填料，所述预处理装置与所述混凝气浮池通过提升泵连接，所 述混凝气浮池的出水口与所述生物接触氧化池的进水口连通，所述生物接触氧 化池的出水口与二次沉淀池的进水口连通。

　　6.根据权利要求5所述的污水处理装置，其特征在于，所述混凝气浮装置 为微纳米气泡发生装置，所述微纳米气泡发生装置包括压力溶气装置和微纳米 气泡释放装置，所述压力溶气装置和微纳米气泡释放装置相连通，所述压力溶 气装置包括进水管、加压装置、溶气水罐和溶气水导出管，所述微纳米气泡释 放装置包括微纳米气泡发生器，在所述微纳米气泡发生器上设置有喷射孔;所 述预处理装置与所述溶气水罐通过进水管相连通，所述加压装置与所述溶气水 罐连接，所述溶气水导出管的一端与所述溶气水罐连接，所述溶气水导出管的 另一端与所述微纳米气泡发生器连接，所述微纳米气泡发生器设置在所述混凝 气浮池体的底部。

　　7.根据权利要求5所述的污水处理装置，其特征在于，所述生物接触氧化 池包括池体和填料，所述填料为半软性纤维状填料，所述填料的体积占所述池 体的体积的70%至85%。

　　8.根据权利要求5所述的污水处理装置，其特征在于，所述混凝气浮池的 出水口通过连接管路与设置在所述生物接触氧化池的底部的进水口连通。

　　9.根据权利要求5所述的污水处理装置，其特征在于，所述气浮装置设置 2个微纳米气泡释放装置，其中一个微纳米气泡释放装置设置在所述混凝气浮池 中，另一个微纳米气泡释放装置设置在所述生物接触氧化池的下部。

　　10.根据权利要求5所述的污水处理装置，其特征在于，所述混凝气浮池 还设置有气浮分离装置，所述气浮分离装置包括刮渣机，所述刮渣机设置在所 述混凝气浮池的顶部。

　　说明书

　　污水处理工艺和装置

　　技术领域

　　本发明涉及一种污水处理工艺和装置，特别是涉及一种利用混凝气浮和生 物接触氧化法结合进行污水处理的工艺和装置。

　　背景技术

　　现代污水处理技术，按处理方式划分，可分为物理处理、化学处理和生物 处理。物理处理方法，又称为机械治理法。主要用于分离废水中的悬浮性物质。 该方法最大的优点是简单、易行、效果良好，并且十分经济。常用的物理治理 方法有：重力分离法、离心分离法、过滤法以及蒸发结晶法等。化学处理法的 主要处理对象是废水中溶解性或胶体性的污染物质。它既可使污染性物质与水 分离，也能改变某些污染物质以及有机物等，因此可达到比物理方法更高的净 化程度。特别是要从废水中回收有用物质时，或者废水中含有某种有毒、有害 且不易被微生物降解的物质时，采用化学治理方法最为适宜。然而，化学治理 法常需采用化学药剂或材料，因此运行费用一般都比较高，操作与管理的要求 也比较严格等。而且，在化学法的前处理或后处理过程中，通常还需配合使用 物理治理方法。利用微生物处理废水的方法，称作生物处理法或生化处理法。 在微生物生命活动的过程中，一部分溶解性的有机物质用于合成细胞的原生质 和贮藏物;一部分则变为代谢产物，并释放出能量，供给微生物原生质的合成 和生命活动，使微生物能继续不断地生长繁殖，从而使废水得到了净化，生物 处理法就是利用这一功能。根据微生物的呼吸特性，分为好氧、厌氧和兼性三 大类微生物，以及好氧处理两类生物处理方法。

　　生物接触氧化法属于好氧生物处理方法，它是以附着在载体(填料)上的 生物膜为主，净化有机废水的一种高效水处理工艺，具有活性污泥法特点的生 物膜法，兼有活性污泥法和生物膜法的优点。其方法是在池体内设置填料，池 底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水与污水中 的填料充分接触。一般生物接触氧化法中所需氧由鼓风曝气供给，但是由于生 物接触氧化法中的污泥负荷较大，造成整个生物接触氧化池所需的曝气量大， 能耗较高;鼓风曝气气泡较大，易冲击生物膜，会造成生物膜脱落;以及氧气 在水中分布不均匀。

　　发明内容

　　基于此，有必要针对现有技术的问题，提供一种结构简单、使用方便的新 的污水处理工艺和装置。

　　本发明的技术方案如下：

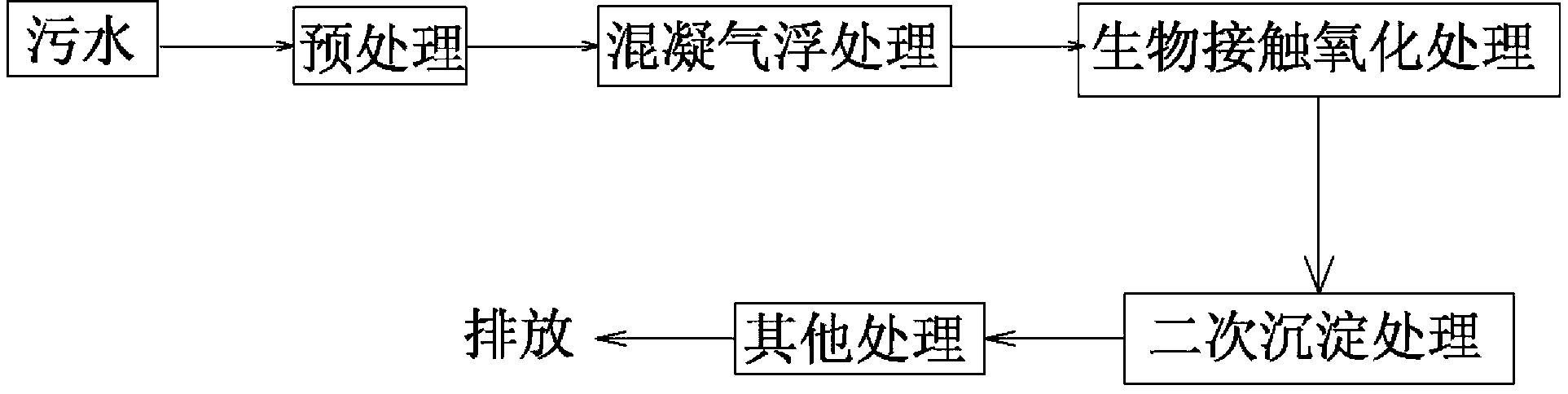

　　一种污水处理工艺，所述工艺包括以下步骤：

　　A：预处理：将需要处理的污水经过预处理后，经提升泵打入到混凝气浮池 中;此步骤去除大尺寸的漂浮物、悬浮物和较小的固体物质;

　　B：混凝气浮处理：混凝气浮池中设置有混凝气浮装置，对污水进行混凝气 浮分离处理后，进入生物接触氧化池中;在气浮分离过程中，去除污水中的密 度与水接近的微小颗粒;

　　C：生物接触氧化处理：所述生物接触氧化池中设置有填料，对不同水质对 象采用有针对性的驯化手段，选择合适的生物菌，生物菌在填料表面大量生长 繁殖，形成生物膜，在此步骤中以BOD、COD为主的污染物被去除，同时去除 氮磷;

　　D：二次沉淀处理：经过生物接触氧化处理的污水溢流至二次沉淀池经过沉 淀处理以及后续处理后直接排放。

　　在其中一个实施例中，步骤C中，进入生物接触氧化池的污水中含有扩散 性好的微纳米气泡，所述微纳米气泡的直径为1至50μm。

　　在其中一个实施例中，步骤C中，所述的填料是半软性纤维状填料;所述 填料的体积占所述生物接触氧化池的体积的70%至85%，所述填料的挂膜量为 220kg/m3至380kg/m3。

　　在其中一个实施例中，步骤B中，所述的污水在混凝气浮池中的停留时间 为30至60分钟，步骤C中，所述的污水在生物接触氧化池中停留的时间为1 至6小时。

　　本发明的另一目的是通过以下技术方案实现的：

　　一种污水处理装置，所述污水处理装置包括预处理装置、混凝气浮池、生 物接触氧化池和二次沉淀池;

　　所述混凝气浮池包括混凝气浮分离池池体和混凝气浮装置，所述生物接触 氧化池中设置有填料，所述预处理装置与所述混凝气浮池通过提升泵连接，所 述混凝气浮池的出水口与所述生物接触氧化池的进水口连通，所述生物接触氧 化池的出水口与二次沉淀池的进水口连通。

　　在其中一个实施例中，所述混凝气浮装置为微纳米气泡发生装置，所述微 纳米气泡发生装置包括压力溶气装置和微纳米气泡释放装置，所述压力溶气装 置和微纳米气泡释放装置相连通，所述压力溶气装置包括进水管、加压装置、 溶气水罐和溶气水导出管，所述微纳米气泡释放装置包括微纳米气泡发生器， 在所述微纳米气泡发生器上设置有喷射孔;所述预处理装置与所述溶气水罐通 过进水管相连通，所述加压装置与所述溶气水罐连接，所述溶气水导出管的一 端与所述溶气水罐连接，所述溶气水导出管的另一端与所述微纳米气泡发生器 连接，所述微纳米气泡发生器设置在所述混凝气浮池体的底部。

　　在其中一个实施例中，所述生物接触氧化池包括池体和填料，所述填料为 半软性纤维状填料，所述填料的体积占所述池体的体积的70%至85%。

　　在其中一个实施例中，所述混凝气浮池的出水口通过连接管路与设置在所 述生物接触氧化池的底部的进水口连通。

　　在其中一个实施例中，所述气浮装置设置2个微纳米气泡释放装置，其中 一个微纳米气泡释放装置设置在所述混凝气浮池中，另一个微纳米气泡释放装 置设置在所述生物接触氧化池的下部。

　　在其中一个实施例中，所述混凝气浮池还设置有气浮分离装置，所述气浮 分离装置包括刮渣机，所述刮渣机设置在所述混凝气浮池的顶部。

　　本发明的有益效果是：

　　本发明的污水处理工艺将混凝气浮处理和生物接触氧化处理相结合，首先 利用混凝气浮进行混凝处理，然后直接将经过混凝气浮处理后的水通入生物接 触氧化池;利用混凝气浮处理后的含有微纳米气泡的污水作为生物接触氧化池 的进水，由于经过混凝气浮处理后的污水含有微纳米气泡，而微纳米气泡在水 中能够均匀扩散，并且半软性纤维束状填料的比表面积大、而微纳米气泡与纤 维束状填料之间的接触吸附效果好，因而微纳米气泡对填料的附着效果良好， 能提高污水中的氧含有量和氧的传递效率，增大氧向生物膜内转移的推动力和 向生物膜内渗透深度，使生物膜活性提高，活性微生物量增多，提高有机物降 解速率。

　　本发明的污水处理装置结构简单，减少了生物接触氧化池的曝气装置，由 此可以减小生物接触氧化池的体积，降低工程投资;

　　本发明的污水处理装置可以通过调节微纳米气泡发生装置来调节生物接 触氧化池的进水中的微纳米气泡含有量和浓度，进而可以使生物接触氧化池内 保持较高的溶解氧浓度来适应水质、水量的变化，适用性广。
